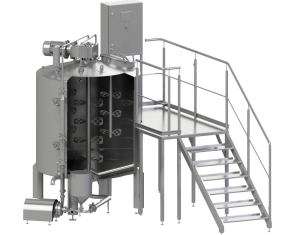

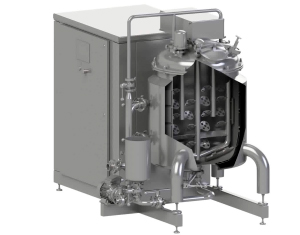

Flüssigkeitsmischer

Charakteristik und Ausstattung

  • Mit dem Produkt in Berührung kommendes Material – säurebeständiger Stahl AISI 316L (1.4404), sonstige AISI 304 (4301).
  • Ausführung nach Hygienestandards gemäß FDA-Vorschriften und HACCP-System.
  • Fehlen toter Zonen im Misch- und Waschprozess.

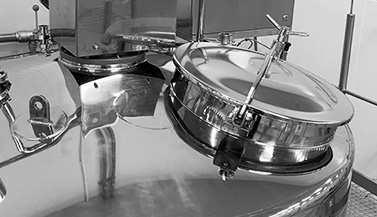

  • Obere Abdeckung mechanisch anhebbar oder angeschraubt, mögliche Abnahme zu Servicezwecken.
  • Rahmen-Mischvorrichtung mit niedrigem Drehmoment zur Unterstützung der horizontalen und vertikalen Bewegung der Rohstoffe, Rechts-Links-Funktion mit mechanischer Unterdruckdichtung, Drehzahlbereich 20-60 U/min.
  • Fixe Wellenbrecher mit Leitschaufeln zur Unterstützung des vertikalen Mischens, die eine gleichmäßige Verteilung der vermischen Substanzen gewährleisten.
  • Umwälz- und Entladepumpe, installiert unmittelbar in dem mit dem Zentralumlauf verbundenen Bypass-System.
  • Dosierung der lockeren und flüssigen Rohstoffe unmittelbar auf die Pumpe und Führung unter den Flüssigkeitsspiegel.
  • Auswahl des Flüssigkeitswegs über pneumatisch oder manuell gesteuerte Klappenventile.

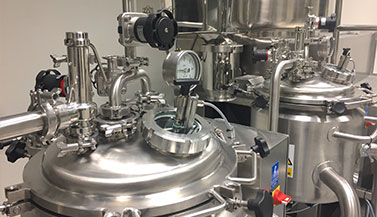

  • Schauglas mit Wischer und LED-Leuchte.
  • Prozess-Stutzen in der Triclamp oder DIN-Norm gefertigt.
  • Aseptischer Atmungsfilter.
  • Rohstoffdosierungstrichter.
  • Mit dem Produkt in Berührung kommendes Material – säurebeständiger Stahl AISI 316L (1.4404), sonstige AISI 304 (4301).
  • Ausführung nach Hygienestandards gemäß FDA-Vorschriften und HACCP-System.
  • Fehlen toter Zonen im Misch- und Waschprozess.
  • Obere Abdeckung mechanisch anhebbar oder angeschraubt, mögliche Abnahme zu Servicezwecken.
  • Rahmen-Mischvorrichtung mit niedrigem Drehmoment zur Unterstützung der horizontalen und vertikalen Bewegung der Rohstoffe, Rechts-Links-Funktion mit mechanischer Unterdruckdichtung, Drehzahlbereich 10-40 U/min.
  • Fixe Wellenbrecher mit Leitschaufeln zur Unterstützung des vertikalen Mischens, die eine gleichmäßige Verteilung der vermischen Substanzen gewährleisten.
  • Umwälz- und Entlade-Kreiselpumpe, installiert unmittelbar in dem mit dem Zentralumlauf verbundenen Bypass-System.
  • Dosierung der lockeren und flüssigen Rohstoffe unmittelbar auf die Pumpe und Führung unter den Flüssigkeitsspiegel.
  • Auswahl des Flüssigkeitswegs über pneumatisch oder manuell gesteuerte Klappenventile.
  • Schauglas mit Wischer und LED-Leuchte.
  • Prozess-Stutzen in der Triclamp oder DIN-Norm gefertigt.
  • Aseptischer Atmungsfilter.
  • Rohstoffdosierungstrichter.

Zusätzliche Optionen

  • Heiz- und Kühlmantel.
  • Abstreifer aus Teflon.
  • Kreisel-, Nocken-, Schrauben-, Peristaltikpumpe.
  • tensometrische Waagen,
  • Min./max.-Pegelfühler
  • Dosierung der Rohstoffe durch ein Durchflussmesser.
  • Probeentnahme-Ventil.
  • Zusätzlicher Technologie-Trichter.
  • pH-Wert-Messung.
  • Dichtungsmaterial zur Auswahl: Silikon, Viton, Teflon, NBR, EPDM.
  • IQ, OQ Kontrolldokumentation.
  • Heiz- und Kühlmantel.
  • Abstreifer aus Teflon.
  • Kreisel-, Nocken-, Schrauben-, Peristaltikpumpe.
  • tensometrische Waagen,
  • Min./max.-Pegelfühler
  • Dosierung der Rohstoffe durch ein Durchflussmesser.
  • Probeentnahme-Ventil.
  • Zusätzlicher Technologie-Trichter.
  • pH-Wert-Messung.
  • Dichtungsmaterial zur Auswahl: Silikon, Viton, Teflon, NBR, EPDM.
  • IQ, OQ Kontrolldokumentation.

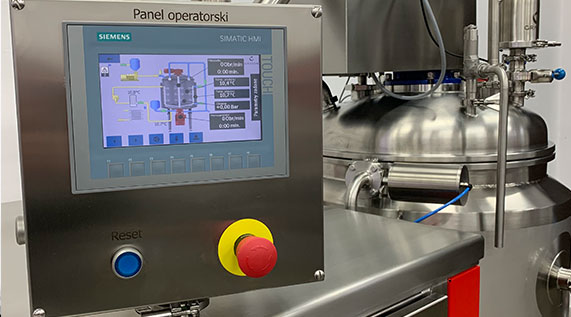

Steuerung – Bedienpanel

Steuerung – Bedienfeld

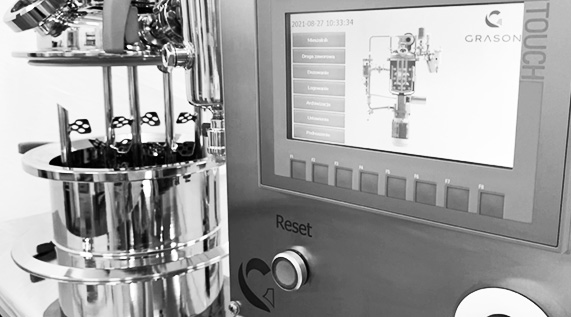

  • Touch-Bedienpanel 7'' Siemens.
  • Stufenlose Einstellung und Ablesung von Betriebszeit und -geschwindigkeit der Rahmen-Mischvorrichtung und der Umwälzpumpe.
  • Einstellung und Ablesung der Temperatur des Heiz- und Kühlsystems.
  • Einstellung und Ablesung der Produkttemperatur.
  • Einstellung einer beliebigen Hysterese für Heizung und Kühlung.
  • Laufende Einsicht des dauernden Prozesses.
  • Archivierung und Aufzeichnung ausgewählter Prozessparameter.
  • Einloggen der Nutzer, Einstellung des Zugriffsniveaus (Bedienung, Service).
  • Alarme zur Störungsmeldung.
  • Einsicht der Ansicht von Panel und Steuerung vom Computer durch das Betriebsnetzwerk.
  • Eingabe und Erstellung von Rezepturen.
  • Ferneingabe von Programmänderungen per Internet.
  • Stromversorgung 400 V/50 Hz 63 A.
  • Touch-Bedienpanel 7'' Siemens.
  • Stufenlose Einstellung und Ablesung von Betriebszeit und -geschwindigkeit der Rahmen-Mischvorrichtung und der Umwälzpumpe.
  • Einstellung und Ablesung der Temperatur des Heiz- und Kühlsystems.
  • Einstellung und Ablesung der Produkttemperatur.
  • Einstellung einer beliebigen Hysterese für Heizung und Kühlung.
  • Laufende Einsicht des dauernden Prozesses.
  • Archivierung und Aufzeichnung ausgewählter Prozessparameter.
  • Einloggen der Nutzer, Einstellung der Zugriffsebene (Bedienung, Service).
  • Alarme zur Störungsmeldung.
  • Einsicht der Ansicht von Panel und Steuerung vom Computer durch das Betriebsnetzwerk.
  • Eingabe und Erstellung von Rezepturen.
  • Ferneingabe von Programmänderungen per Internet.
  • Stromversorgung 400 V/50 Hz 175 A.

Technische Daten

FLÜSSIGKEITSMISCHER MIT KLEINER KAPAZITÄT FLÜSSIGKEITSMISCHER MIT HOHER KAPAZITÄT
ANWENDUNG: Shampoos, Seifen, Gele, Conditioner, Emulsionen, Suspensionen, Autokosmetik, Haushaltschemikalien
ANGEBOTENE KAPAZITÄTEN IN LITER 100, 200, 300 500, 1000, 2000, 4000, 5000
DREHEN DES RAHMENMISCHERS 20–60 U/M 10–40 U/M
DREHUNG DES HOMOGENISIERMISCHER
TROMMELDREHBEREICH - -
HÖHE DER PRODUKTTEMPERATUR ZU HALTEN - -
VAKUUMDRUCK - -
ELEKTRISCHE ENERGIE 400 V/50 Hz 63 A 400 V/50 Hz 175 A

SERVICE UND GARANTIE

Um unseren Kunden den höchsten Bedienkomfort zu bieten, unterliegen alle GraSon-Produkte einer Herstellergarantie. Die Garantie gilt auch für nicht standardmäßige Geräte, die nach den individuellen Richtlinien unserer Kunden erstellt wurden. Wir laden Sie ein, den Inhalt der Garantiebestimmungen zu lesen.
